一、說明
本冊適用于套裝鎂合金犧牲陽極(鋅合金犧牲陽極)安裝、測量使用。請?jiān)敿?xì)閱讀本冊后，根據實際情況準備工具，為方便安裝，可以使用您認為更為方便可靠的工具。如采用鋁熱焊技術焊接，請結合《鋁熱焊使用手冊》使用，如有疑問請聯系本公司。
二、工具準備
1.自來水：用于陽極回填時對陽極進行澆灌，根據陽極數量準備;
2.剝電纜外絕緣保護層用的工具，比如鉗子或者刀具;
3.清除管道表面防腐層用的鑿子、錘子、砂紙;
4.鋁熱焊工具：焊劑、模具、打火槍;
5.補口用熱熔膠、補傷片;
6.加熱設備;
7.硫酸銅參比電極(長效埋地式或便攜式);
8.萬用表(推薦使用數字萬用表DT-930);
三、犧牲陽極的組成
套裝鎂合金犧牲陽極由以下幾部分組成：
1.任意規格的一支鎂合金陽極;
2.焊接在鎂陽極鋼芯上面的若干長度電纜線;
3.鎂合金陽極專用填料(粉狀);
4.承裝鎂陽極及填料的棉布袋;
5.蕞外面一層白色編織包裝袋;
四、陽極檢查
在搬運陽極過程中注意輕拿輕放，防止棉布袋劃破，嚴禁扯拉電纜線，防止電纜與陽極連接處脫落。陽極運輸?shù)浆F(xiàn)場后，應對陽極的填料、電纜與陽極的連接處進行檢查，如果發現填料撒漏較多，或者電纜連接處脫落，需要現場處理補救。
五、陽極地床的開挖
根據設計要求，在管線的相應位置開挖陽極坑(地床)，尺寸比套裝鎂合金陽極稍大，能容下陽極放置。陽極地床一般采用與管道平行開挖方式。陽極地床和管道之間不允許有金屬構筑物，應避開交流電干擾嚴重的地方。
六、陽極的埋設及深度
鎂合金陽極在相應位置的陽極地床中埋設，陽極及電纜線埋設深度一般距地面不小于0.7米，但必須在 凍土層 以下位置。
七、犧牲陽極(地床)位置分布及與管道的連接方式
犧牲陽極位置分布及連接方式，應嚴格按照設計進行，一般遵循以下原則：
1、直接連接

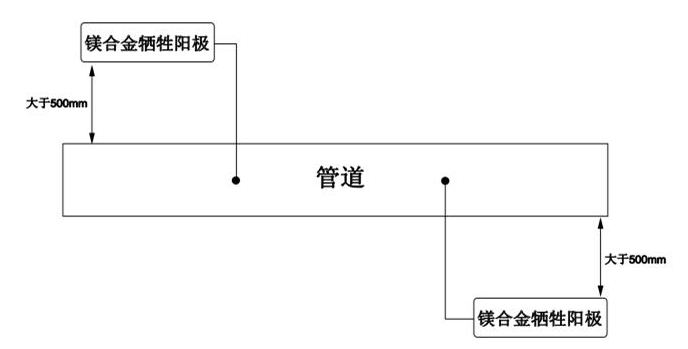

?、佼?dāng)設計每組為一套陽極時候，建議相鄰的兩組陽極沿管道兩邊交替埋設，距離管道3~5米為宜，蕞小不小于于0.5米。如下圖：

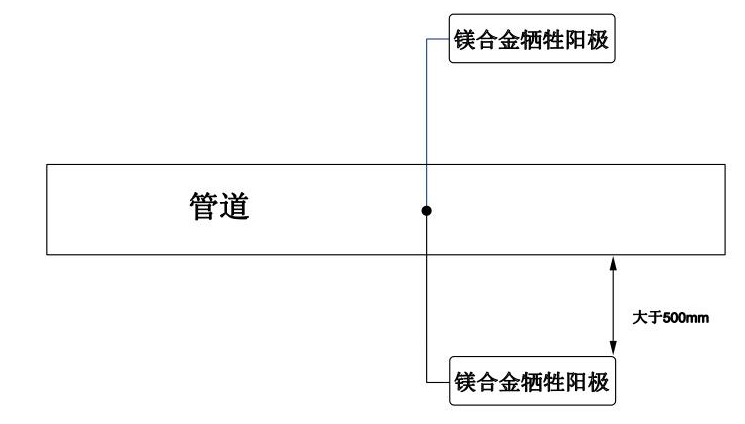

?、诋?dāng)設計每組為2套、或者2套倍數的時候，建議在管道兩邊平均分布埋設，距離管道3~5米為宜，蕞小不小于于0.5米。如下圖：

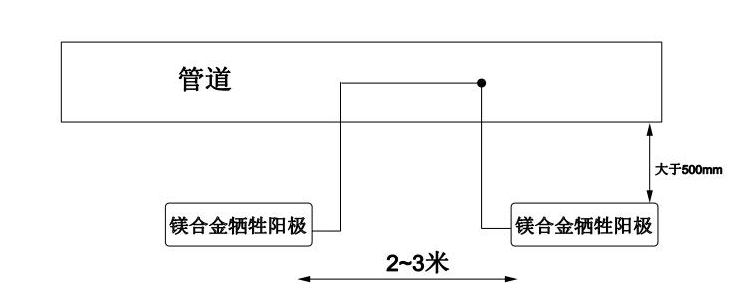

?、郛?dāng)某些地段不允許在管道兩旁埋設時，可調整至一邊埋設，距離管道3~5米為宜，蕞小不小于于0.5米。但是每套陽極間隔2~3米為宜。如下圖：
2、間接連接

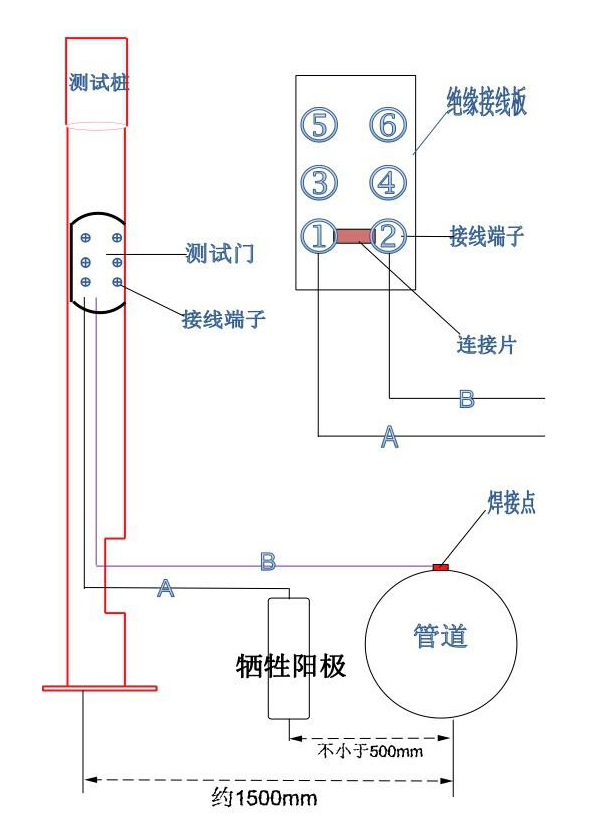

需要通過測試裝置間接與管道連接時，犧牲陽極位置不變，陽極線A連接到測試樁里的接線板上，用另外單獨一根電纜線B(規格一般與陽極線相同)一端與管道連接，另一端也接到測試樁接線板中，在絕緣板上通過連接片與陽極電線導通。如圖：
八、陽極與管道焊接
電纜與管道焊接方法：
方法1：建議使用鋁熱焊技術進行，具體方法詳見《鋁熱焊使用手冊》;

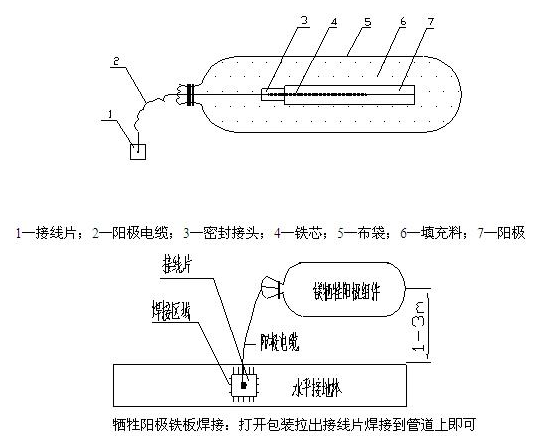

方法2：亦可事先在電纜連接端焊接鐵板，鐵板與管道焊接。如下圖：
所有電纜與管道的焊接，電纜線應預留足夠的長度，以免回填時，土料壓斷電纜，甚至焊點脫落。
九、補口防腐
陽極焊接后，應嚴格按照設計要求，對補口進行防腐措施。可用下鋪熱熔膠，表面用補傷片進行防腐。具體步驟為：將棒狀熱熔膠盛入容器，加熱后成膠狀(也可用專用加熱搶)，鋪滿補口，上面貼上補傷片，對補傷片進行熏烤，使之與管道表面結合牢固，建議用防腐膠帶進行纏繞加固。此為蕞低標準補口防腐，如用其它方式，效果不應低于此方法。
十、犧牲陽極地床的回填
補口防腐后，除去包裝編織袋，陽極進行回填時，應充分澆水，每回填20~30cm應行夯一次并澆水，等水滲完后繼續回填、夯實。并使填包料達到飽和，恢復地貌。回填土料禁止有石塊等雜物。
十一、犧牲陽極的測量
有關管線、犧牲陽極數據的測量，需要埋設測試樁和參比電極，配合萬用表測量。測試樁一般位于介質流向的左側距管道中心線1.5米處，具體參考《測試樁使用手冊》;長效參比電極一般埋設在構筑物附近，具體參考《長效硫酸銅參比電極使用手冊》。

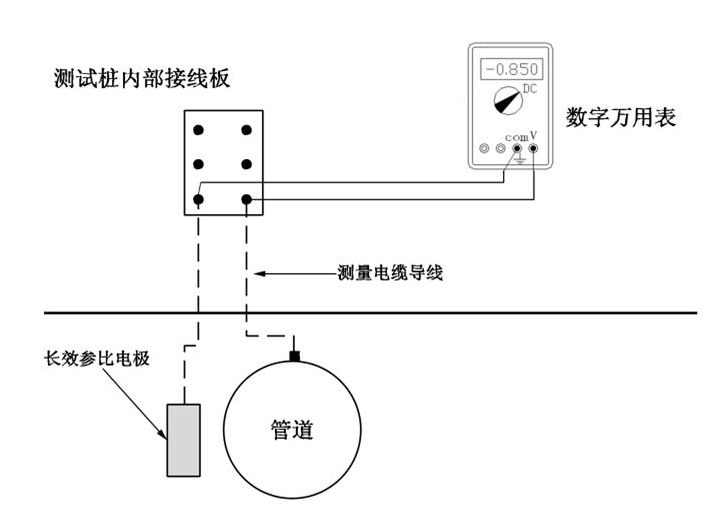

1、電位測試樁接線方法

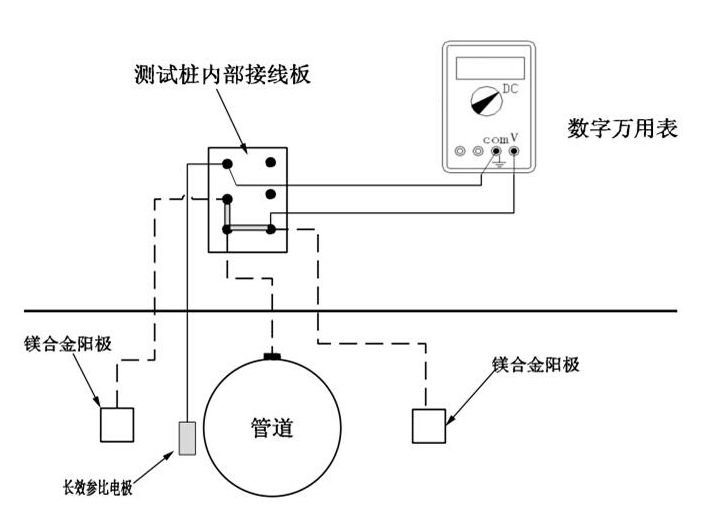

2、犧牲陽極測試樁接線方法
3、采用便攜式參比電極測量時，測試樁接線方法同長效相同，將便攜式參比電極置于被測構筑物上方測量，詳細參考《便攜式參比電極使用手冊》。
4、數據的測量應在埋設犧牲陽極7天后測量，采用數字萬用表測量數據時，將萬用表調至DC2V，參比電極線接入萬用表負極，犧牲陽極線接入正極讀數。
